日本語Bạn có từng tìm hiểu về sự thay đổi trong việc kiểm tra chất lượng sản phẩm và tầm quan trọng của máy AOI là gì? Công nghệ đang thúc đẩy sự tiến bộ trong việc đảm bảo chất lượng sản phẩm. Hãy cùng khám phá sâu hơn về những thay đổi này và ảnh hưởng của chúng đối với sản xuất công nghiệp nhé
Máy AOI là gì?
AOI hay còn được gọi là Kiểm tra Quang Tự Động (Automated Optical Inspection), là một thành phần quan trọng trong ngành sản xuất hiện đại.

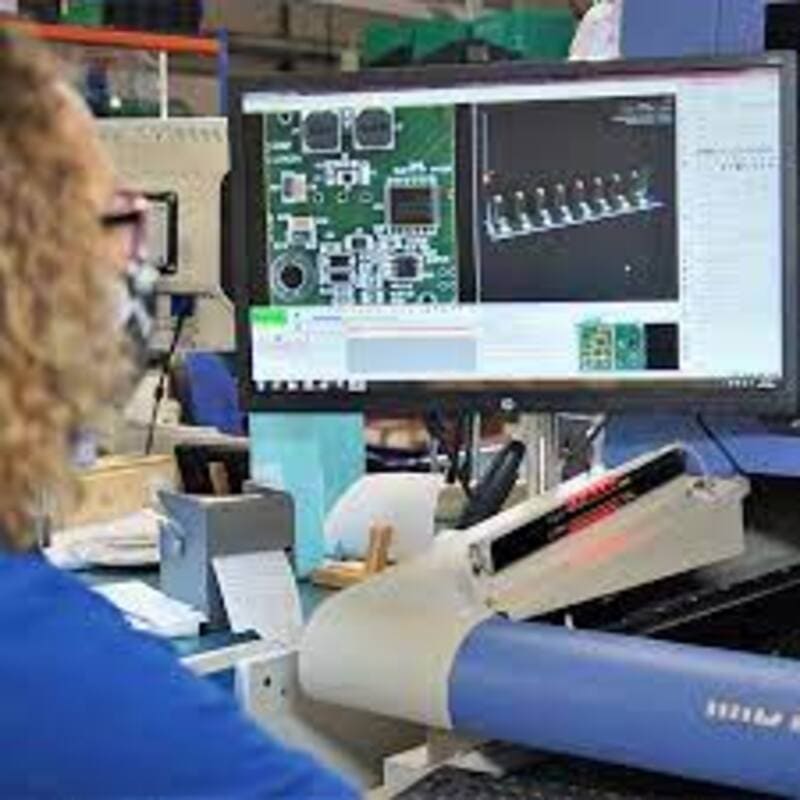

Nhiệm vụ chính của hệ thống AOI là kiểm tra các Bảng Mạch In (PCB) trong quá trình sản xuất, sử dụng máy ảnh để thực hiện quét PCB với độ chi tiết tối đa, nhằm phát hiện bất kỳ lỗi hoặc khuyết điểm nào có thể xuất hiện.
Vai trò và Lợi ích của AOI
Hệ thống AOI đóng một vai trò quan trọng trong việc đảm bảo chất lượng và đáng tin cậy của sản phẩm cuối cùng. Hệ thống này tự động kiểm tra và phát hiện các khiếm khuyết trong các linh kiện điện tử và PCB. Bằng cách sử dụng ảnh và phân tích hình ảnh, AOI có khả năng xác định các lỗi như lắp linh kiện sai vị trí, linh kiện bị thiếu, việc hàn không đúng cách, hàn chập chững, hoặc ngắn mạch.
AOI mang lại nhiều lợi ích cho quá trình sản xuất PCB. Với tính tự động, nó giúp tiết kiệm thời gian và công sức của người lao động. Nó cũng giúp xác định lỗi một cách nhanh chóng và chính xác, từ đó tăng cường chất lượng và độ tin cậy của sản phẩm PCB.
Ngoài ra, AOI giảm thiểu nguy cơ sai sót do con người gây ra trong quá trình kiểm tra, điều này đặc biệt quan trọng trong ngành công nghiệp điện tử với sự phức tạp ngày càng gia tăng của PCB hiện nay.
Nguyên lý hoạt động của máy AOI là gì
- Ánh sáng
Ánh sáng đóng một vai trò không thể thiếu trong hoạt động của máy AOI. Các thiết bị AOI sử dụng đèn LED để tạo ra ánh sáng với độ sáng cao và tính ổn định, vượt trội so với các loại đèn truyền thống như đèn huỳnh quang và đèn sợi đốt.
Các đèn LED có thể có nhiều màu sắc khác nhau, bao gồm đỏ, xanh lá cây, trắng và xanh lam, giúp tạo ra hình ảnh sắc nét và chiếu sáng đồng đều. Độ sáng của ánh sáng LED có thể được kiểm soát và điều chỉnh để phù hợp với từng ứng dụng cụ thể.
Tuy nhiên, không chỉ loại đèn LED quyết định độ sáng mà còn vị trí của nguồn sáng. Nguồn sáng phải được đặt sao cho chiếu sáng đều trên toàn sản phẩm, để làm nổi bật mọi khuyết tật có thể xuất hiện. Với các ứng dụng khác nhau, việc điều chỉnh vị trí nguồn sáng có thể cần thiết để đảm bảo ánh sáng tối ưu cho quá trình kiểm tra.
- Hệ thống Chụp Ảnh

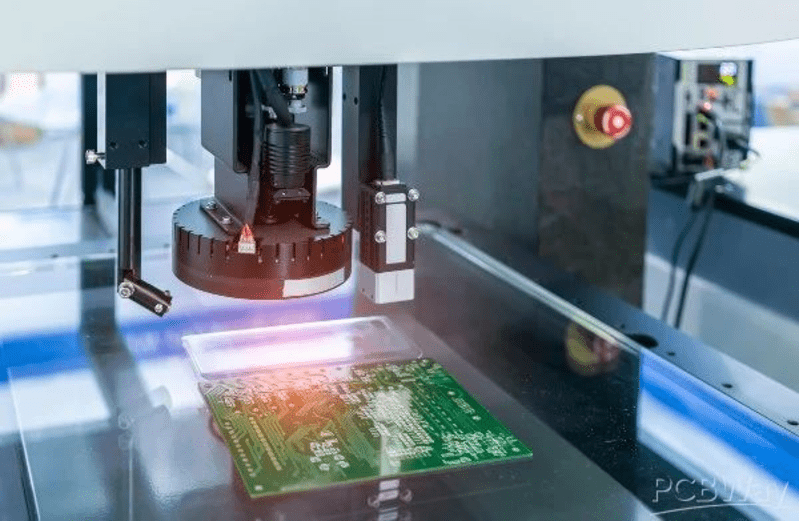

Hệ thống chụp ảnh trong máy AOI có nhiệm vụ quan trọng là lấy hình ảnh của sản phẩm để phân tích. Máy AOI thường trang bị một hoặc nhiều máy ảnh có độ phân giải cao, có thể di chuyển dưới sự điều khiển của phần mềm. Thông qua việc chụp ảnh, máy AOI tạo ra dữ liệu về sản phẩm để phân tích.
Các máy ảnh trong máy AOI có độ phân giải khác nhau, từ đơn vị XGA đến máy quay video độ phân giải cao. Độ phân giải này xác định số chi tiết và độ chính xác mà máy AOI có thể phát hiện trong mỗi hình ảnh. Điều này cũng ảnh hưởng đến tốc độ quét và lượng dữ liệu được tạo ra. Máy ảnh với độ phân giải cao hơn có thể quét một diện rộng hơn, nhưng mỗi lần chụp sẽ tốn thời gian hơn, trong khi máy ảnh với độ phân giải thấp hơn có thể chụp nhanh hơn.
- Phần Mềm Xử Lý
Để máy AOI có thể kiểm tra một sản phẩm, thông tin về sản phẩm cần được cài đặt trong hệ thống. Có hai phương pháp để lập trình máy AOI. Một cách là sử dụng ‘Bảng Vàng,’ nghĩa là sử dụng một sản phẩm tốt làm mục tiêu để máy AOI quét và quan sát.
Sản phẩm này sẽ cung cấp dữ liệu về các khía cạnh của sản phẩm và giúp hệ thống kiểm tra độ chính xác. Phương pháp khác là lập trình dựa trên thuật toán, trong đó hệ thống tạo hồ sơ riêng cho sản phẩm bằng cách cung cấp dữ liệu của sản phẩm cho nó.
Phần mềm xử lý trong máy AOI quản lý, xử lý và phân tích dữ liệu từ hình ảnh để đưa ra kết quả kiểm tra. Phần mềm này phải được thiết kế để xử lý lượng dữ liệu lớn trong khoảng thời gian ngắn, giúp tăng hiệu suất và độ chính xác của máy AOI.”
Tầm Quan Trọng của AOI Trong Ngành Công Nghiệp
Công Nghệ AOI, viết tắt của Automated Optical Inspection, đóng vai trò quan trọng trong ngành công nghiệp bằng việc kết hợp quang học, cơ học, điều khiển điện tử và phần mềm để thay thế vai trò của con người trong quá trình kiểm tra. Với sự phát triển và tiến bộ liên tục của công nghệ, AOI có khả năng quét bảng mạch in (PCB) một cách tự động và chi tiết, nhờ vào các tính năng thông minh của máy ảnh và phần mềm.
Hỗ trợ Quản lý Chất Lượng Sản Xuất PCB
AOI không chỉ đảm bảo việc kiểm tra chất lượng sản xuất PCB mà còn hỗ trợ việc quản lý và điều tiết quy trình sản xuất. Hệ thống AOI đóng một vai trò quan trọng trong việc theo dõi và sửa chữa lỗi cũng như hỏng hóc, đồng thời đảm bảo rằng PCB được sản xuất một cách chính xác và đồng nhất.
Chìa Khóa Cho Sự Thành Công Trong Ngành Sản Xuất PCB Cạnh Tranh
Trong bối cảnh ngày nay của sự cạnh tranh trong ngành sản xuất PCB, việc áp dụng công nghệ AOI là một chìa khóa quan trọng để đạt được thành công. Với khả năng giám sát và kiểm tra tự động của hệ thống kiểm tra quang tự động, các nhà sản xuất có thể nhanh chóng phát hiện và khắc phục lỗi hoặc hỏng hóc trong quá trình sản xuất, đồng thời tăng cường chất lượng và hiệu suất sản xuất.
Máy AOI, hay Automated Optical Inspection, là một công nghệ quan trọng trong ngành công nghiệp hiện đại. Nó không chỉ đảm bảo chất lượng sản phẩm mà còn giúp tối ưu hóa quy trình sản xuất PCB. Máy AOI là chìa khóa để nâng cao chất lượng, đảm bảo sự đồng nhất và tăng cường hiệu suất sản xuất trong môi trường sản xuất PCB cạnh tranh.
